- Toepassing: voor meeraderige, fijnaderige en verdichte meer-en fijnaderige geleiders en voor massieve geleiders van 0,75-4 mm2
- Materiaal: DIN EN 13600 Koper (Cu-HCP),
- Afwerking: galvanisch vertind
- Doorsnede: 0,5-4 mm2
- Info: vanaf 6mm2 op aanvraag leverbaar

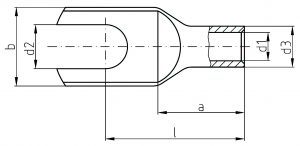

| Doorsnede in mm² | Gatmaat | Art.nr. | d1 | d3 | d2 | b | l | a | Gewicht in kg/100 | VPE |
|---|---|---|---|---|---|---|---|---|---|---|
| 0,5-0,75 | 3 | ICR0753G | 1,4 | 3 | 3,2 | 6,5 | 12,5 | 6 | 0,07 | 50 |
| 4 | ICR0754G | 4,3 | 8,5 | 14 | 0,07 | 50 | ||||
| 5 | ICR0755G | 5,3 | 10 | 15 | 0,08 | 50 | ||||
| 1,0-1,5 | 3 | ICR13G | 1,9 | 3,9 | 3,2 | 6,5 | 13,5 | 6 | 0,11 | 50 |
| 4 | ICR14G | 4,3 | 8,5 | 15 | 0,12 | 50 | ||||
| 5 | ICR15G | 5,3 | 10 | 16 | 0,13 | 50 | ||||
| 6 | ICR16G | 6,4 | 11 | 18 | 0,14 | 50 | ||||
| 2,5 | 4 | ICR24G | 2,4 | 4,4 | 4,3 | 8,5 | 15 | 6,5 | 0,15 | 50 |
| 5 | ICR25G | 5,3 | 10 | 16 | 0,16 | 50 | ||||
| 6 | ICR26G | 6,4 | 11 | 18 | 0,17 | 50 | ||||
| 8 | ICR28G | 8,4 | 13 | 20 | 0,20 | 50 | ||||
| 4,0 | 4 | ICR44G | 3 | 5 | 4,3 | 8,5 | 17 | 8 | 0,19 | 50 |
| 5 | ICR45G | 5,3 | 10 | 18 | 0,21 | 50 | ||||
| 6 | ICR46G | 6,4 | 11 | 20 | 0,22 | 50 | ||||
| 8 | ICR48G | 8,4 | 14 | 22 | 0,24 | 50 |
Wat zijn vorkkabelschoenen?
Vorkkabelschoenen, ook wel gaffelkabelschoenen genoemd, zijn metalen connectoren met een U-vormige vork aan één uiteinde. De kabel wordt in de vork geplaatst en vervolgens met een schroef of bout vastgezet. Deze constructie zorgt voor een uiterst sterke en veilige verbinding die bestand is tegen trillingen, schokken en zware belastingen.
De voordelen van vorkkabelschoenen:
- Uiterst sterke verbinding: De vorkconstructie zorgt voor een optimale verdeling van de druk over de kabel, waardoor een ongeëvenaarde treksterkte en mechanische stabiliteit wordt bereikt.
- Veilige stroomgeleiding: Het stevige contact tussen de vork en de kabel garandeert een optimale geleidbaarheid en minimaliseert spanningsverlies, waardoor kortsluiting en brandgevaar worden voorkomen.
- Eenvoudige montage: Vorkkabelschoenen zijn eenvoudig te monteren met behulp van een schroevendraaier of sleutel, zelfs in krappe ruimtes.
- Demonteerbaar: In tegenstelling tot geperste kabelschoenen, kunnen vorkkabelschoenen eenvoudig worden gedemonteerd en hergebruikt.
- Veelzijdigheid: Vorkkabelschoenen zijn verkrijgbaar in diverse maten en uitvoeringen, geschikt voor een breed scala aan kabels en aansluitpunten.
Vorkkabelschoenen: De robuuste verbinding voor veeleisende toepassingen
In de wereld van elektrotechniek, waar kracht en betrouwbaarheid essentieel zijn, spelen vorkkabelschoenen een cruciale rol. Deze robuuste connectoren bieden een uiterst sterke en veilige verbinding voor kabels in veeleisende omgevingen. Of het nu gaat om krachtige machines in de industrie, zware installaties in de bouw of complexe schakelkasten, vorkkabelschoenen garanderen een optimale stroomgeleiding zonder risico op losraken of kortsluiting.
Toepassingen van vorkkabelschoenen:
- Industriële machines: In krachtige machines en installaties worden vorkkabelschoenen gebruikt om kabels aan te sluiten op motoren, besturingselementen, transformatoren en andere componenten.
- Bouw en infrastructuur: In zware constructies en infrastructuurprojecten worden vorkkabelschoenen gebruikt om kabels aan te sluiten op verdeelkasten, schakelkasten, generatoren en andere
- stroomvoorzieningen.
- Transport en logistiek: In voertuigen, kranen en transportsystemen worden vorkkabelschoenen gebruikt om kabels aan te sluiten op accu's, motoren, verlichting en andere elektrische componenten.
- Schakelkasten: In complexe schakelkasten worden vorkkabelschoenen gebruikt om kabels te verbinden met klemmen, relais, schakelaars en andere componenten.
Kies de juiste vorkkabelschoen
Bij het kiezen van vorkkabelschoenen is het belangrijk om rekening te houden met de volgende factoren:
- De diameter van de kabel: Kies vorkkabelschoenen die de juiste diameter hebben voor de kabel die u wilt aansluiten.
- Het materiaal van de vorkkabelschoenen: Kies vorkkabelschoenen van het juiste materiaal voor de omgeving waarin ze worden gebruikt.
- Het type aansluitpunt: Kies vorkkabelschoenen met het juiste type aansluiting voor het aansluitpunt dat u wilt gebruiken.
