- Toepassing: voor meeraderige, fijnaderige en verdichte meer-en fijnaderige geleiders en voor massieve geleiders
- Materiaal: DIN EN 13600 Koper (Cu-HCP),
- Afwerking: galvanisch vertind
- Doorsnede: 35-300 mm²

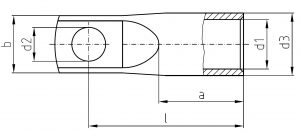

Doorsnede mm² | Gatmaat | Artikelnummer | d1 | d3 | d2 | b | l | a | Gewicht (kg/100) | VPE |
---|---|---|---|---|---|---|---|---|---|---|
35 | 6 | ICR356S | 8.5 | 12 | 6.4 | 15 | 33 | 17 | 1.8 | 25 |
8 | ICR358S* | 8.4 | 15 | 33 | 17 | 2.16 | 25 | |||
50 | 6 | ICR506S | 10 | 14 | 6.4 | 15 | 37 | 19 | 2.73 | 25 |
8 | ICR508S | 8.4 | 17 | 39 | 2.83 | 25 | ||||
10 | ICR5010S | 10.5 | 17 | 41 | 2.99 | 25 | ||||
70 | 6 | ICR706S | 11.8 | 16.5 | 6.4 | 17 | 41 | 21 | 4.06 | 25 |
8 | ICR708S | 8.4 | 17 | 43 | 4.3 | 25 | ||||
10 | ICR7010S | 10.5 | 17 | 45 | 4.4 | 25 | ||||
12 | ICR7012S | 13 | 19 | 46 | 4.48 | 25 | ||||
95 | 6 | ICR956S | 13.5 | 18 | 6.4 | 19 | 43 | 23 | 4.67 | 25 |
8 | ICR958S | 8.4 | 19 | 45 | 4.9 | 25 | ||||
10 | ICR9510S | 10.5 | 19 | 47 | 5.1 | 25 | ||||
12 | ICR9512S | 13 | 19 | 48 | 5.2 | 25 | ||||
120 | 6 | ICR1206S | 14.7 | 20 | 6.4 | 20 | 48 | 26 | 6.43 | 25 |
8 | ICR1208S | 8.4 | 20 | 49 | 6.73 | 25 | ||||
10 | ICR12010S | 10.5 | 20 | 51 | 6.7 | 25 | ||||
12 | ICR12012S | 13 | 20 | 52 | 7.34 | 25 | ||||
150 | 6 | ICR1506S | 16.3 | 21.3 | 6.4 | 19 | 53 | 29 | 7.11 | 10 |
8 | ICR1508S | 8.4 | 19 | 51 | 7.11 | 10 | ||||
10 | ICR15010S | 10.5 | 19 | 53 | 7.34 | 10 | ||||
12 | ICR15012S | 13 | 22 | 59 | 7.63 | 10 | ||||
185 | 10 | ICR18510S | 18.7 | 24 | 10.5 | 26 | 60 | 30 | 10.47 | 10 |
12 | ICR18512S | 13 | 26 | 59.5 | 10.36 | 10 | ||||
16 | ICR18516S | 17 | 26 | 64 | 11.14 | 10 | ||||
240 | 10 | ICR24010S | 21 | 26 | 10.5 | 30 | 65 | 35 | 11.96 | 10 |
12 | ICR24012S | 13 | 30 | 65 | 12.19 | 10 | ||||
16 | ICR24016S | 17 | 30 | 68 | 12.26 | 10 | ||||
300 | 10 | ICR30010S | 23.5 | 30 | 10.5 | 30 | 76 | 42 | 19.66 | 5 |
12 | ICR30012S | 13 | 30 | 79 | 20.08 | 5 | ||||
16 | ICR30016S | 17 | 30 | 81 | 20.6 | 5 |
