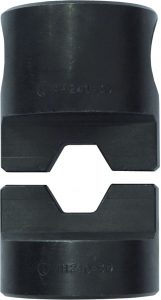

6-kantpers inserts voor kabelschoenen en verbinders R-serie
| Art.nr. | Persbreedte | Doorsnede mm² |
|---|---|---|
| MH120-230 | 14 | 120 |
| MH150-230 | 14 | 150 |
| MH185-230 | 14 | 185 |
| MH240-230 | 17 | 240 |
| MH300-230 | 17 | 300 |
| MH400-230 | 17 | 400 |
Doornpers-inserts voor kabelschoenen en verbinders F-serie
| Art.nr. | Doorsnede mm² |
|---|---|
| MDF120-230 | 120 |
| MDF150-230 | 150 |
| MDF185-230 | 185 |
| MDF240-230 | 240 |
| MDF300-230 | 300 |
Ovaalpers-insert voor Twinperskabelschoenen
| Art.nr | Doorsnede | Persbreedte |
|---|---|---|
| MRD22-230 | 2x50 | 40 |
| MRD24-230 | 2x70 | 40 |
| MRD29-230 | 2x95 | 40 |
| MRD32-230 | 2x120 | 40 |

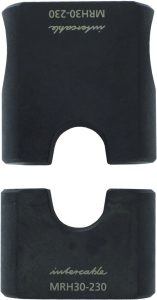

Ovaalpers-inserts voor H-persaftakklemmen
| Art.nr. | Doorsnede mm² | Persbreedte |
|---|---|---|
| MRH22-230 | 2x50 | 40 |
| MRH24-230 | 2x70 | 40 |
| MRH30-230 | 2x95 | 40 |
| MRH32-230 | 2x120 | 40 |
| MRH32-230 | 2x150 | 40 |

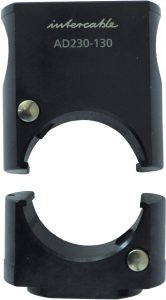

Adapter voor persinzetstukken 130kN
| Art.nr. | Omschrijving |
|---|---|
| AD230-130 | Adapter voor inserts 130kN |

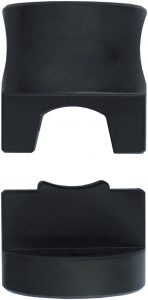

Ovaalpers-inserts voor geïsoleerde open kabelschoenen
| Art.nr. | Doorsnede |
|---|---|
| MIQ150-230 | 150 |

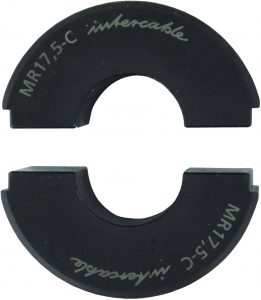

Rondpers-inserts voor Al- en CU-sectorgeleiders
| Art.nr. | Persbreedte | Geleider Ø-mm | Ø-se | Ø-rm/sm |
|---|---|---|---|---|
| MR4,1-C* | 35 | 4,1 | - | 10 |
| MR5,1-C* | 35 | 5,1 | 25 | 16 |
| MR6,3-C* | 35 | 6,3 | 35 | 25 |
| MR7,5-C* | 35 | 7,5 | 50 | 35 |
| MR9,0-C* | 35 | 9,0 | 70 | 50 |
| MR10,5-C* | 35 | 10,5 | 95 | 70 |
| MR12,5-C* | 35 | 12,5 | 120 | 95 |
| MR14,0-C* | 35 | 14,0 | 150 | 120 |
| MR15,7-C* | 35 | 15,7 | 185 | 150 |
| MR17,5-C* | 35 | 17,5 | 240 | 185 |
| MR20,2-C* | 35 | 20,2 | 300 | 240 |
| MR22,5-C* | 35 | 22,5 | - | 300 |
| * te gebruiken met AD230-130 |

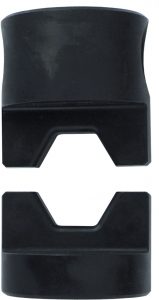

6 kant pers-inserts voor Cu-kabelschoenen en verbinders, DIN en Al-kabelschoenen en verbinders
| Art.nr. | Kengetal | Persbreedte mm | Ø-CU | Ø-AL rm/sm |
|---|---|---|---|---|
| MK10-230 | 10 | 14 | 25 | - |
| MK12-230 | 12 | 14 | 35 | 16-25 |
| MK14-230 | 14 | 14 | 50 | 35 |
| MK16-230 | 16 | 14 | 70 | 50 |
| MK18-230 | 18 | 14 | 95 | 70 |
| MK20-230 | 20 | 14 | 120 | - |
| MK22-230 | 22 | 14 | 150 | 95-120 |
| MK25-230 | 25 | 14 | 185 | 150 |
| MK28-230 | 28 | 14 | 240 | 185 |
| MK32-230 | 32 | 17 | 300 | 240 |
| MK34-230 | 34 | 17 | - | 300 |
| MK38-230 | 38 | 17 | 400 | 400 |
| MK42-230 | 42 | 17 | 500 | - |
| MK44-230 | 44 | 17 | 625 | 500 |
6-kantpers-inzetstuk voor Al-kabelschoenen en verbinders, breedpersing
| Art.nr. | Kengetal | Persbreedte | Ø rm/sm |
|---|---|---|---|
| MK22B-230 | 22 | 40 | 95-120 |
| MK25B-230 | 25 | 40 | 150 |
| MK28B-230 | 28 | 40 | 185 |
| MK32B-230 | 32 | 25 | 240 |
| MK34B-230 | 34 | 25 | 300 |
| MK38B-230 | 38 | 25 | 400 |
| MK46B-230 | 46 | 25 | 625 |
